西電郝躍院士、韓根全教授聯合中科院半導體所鄭軍副研究員團隊：藍寶石基β-Ga?O?雙模式MOSFET實現 4.1/3.5kV擊穿電壓
由西安電子科技大學郝躍院士、韓根全教授、王軼博副教授聯合中科院半導體所鄭軍副研究員團隊在學術期刊Japanese Journal of Applied Physics發布了一篇名為“4.1/3.5 kV Breakdown Voltage in Depletion/Enhancement-Mode MOCVD-Grown Ga?O? MOSFETs on Sapphire Substrates”（藍寶石襯底上 MOCVD 生長的耗盡型/增強型 β-Ga?O? MOSFET 實現 4.1/3.5 kV 擊穿電壓）的文章。
一、 背景
β-氧化鎵（β-Ga?O?）是核心功率半導體材料，禁帶寬度約 4.8~4.9 eV，具備優異的耐壓特性，適配高電場工作場景。分子束外延、金屬有機化學氣相沉積（MOCVD）等外延技術可制備高質量導電溝道，推動高性能功率金屬氧化物半導體場效應晶體管（MOSFET）發展。氧化鎵同質外延功率 MOSFET 已實現優異電學性能，垂直器件擊穿電壓超 2.6 kV，橫向器件超 10 kV。目前 4 英寸半絕緣氧化鎵同質外延襯底已問世，6 英寸襯底也在研發中，但同質襯底存在熱導率低、高溫下電學性能劣化的問題，且成本高昂。
藍寶石襯底具備低成本、大尺寸、商業化成熟的優勢，是制備氧化鎵導電溝道與功率器件的理想平臺?，F(xiàn)有藍寶石基氧化鎵 MOSFET 多采用原位 Si 摻雜，但其外延層存在大量孿晶、層錯等晶格畸變，正向與擊穿性能不佳；氟等離子體表面摻雜技術雖能提升溝道導電性，但氟在 β-Ga?O? 中揮發性高，摻雜效率受限。當前藍寶石基異質外延氧化鎵薄膜質量差、導電性不足、器件結構簡單，嚴重制約器件性能，該團隊針對上述痛點開展研究，突破異質外延器件的性能瓶頸。
二、 主要內容
該團隊在藍寶石襯底上通過 MOCVD 工藝實現了高性能β-Ga?O?功率 MOSFET。高分辨 X 射線衍射（HRXRD）與高分辨透射電子顯微鏡（HRTEM）表征證實，c 面藍寶石上的β-Ga?O?異質外延薄膜為單晶結構。該團隊采用低損傷 Si?離子注入結合退火工藝提升材料導電性，基于凹槽溝道結構制備了耗盡型（D-mode）與增強型（E-mode）β-Ga?O? MOSFET。通過引入源極場板、柵極場板與厚柵槽介質（TGTD）結構，耗盡型器件擊穿電壓達 4129 V，增強型器件達 3509 V。兩類器件的擊穿特性與同質外延 β-Ga?O? MOSFET 相當，且優于已報道的藍寶石基異質外延同類器件。
三、 創新點
1.高質量異質外延薄膜制備：該團隊通過 MOCVD 工藝在藍寶石襯底上生長出單晶β-Ga?O?薄膜，位錯呈非連續分布，有效阻斷垂直漏電通道。
2. 低損傷摻雜提升導電性：采用低損傷 Si? 離子注入+退火工藝，實現雜質激活，將半絕緣薄膜轉化為導電薄膜，載流子濃度達 2×10¹? cm?³。
3.雙模式器件成功制備：通過調控凹槽刻蝕深度，同步實現耗盡型與增強型 β-Ga?O? MOSFET，閾值電壓滯后極小。
4. 超高擊穿電壓突破：結合源/柵雙場板與厚柵槽介質結構，耗盡型器件擊穿電壓達 4129 V，增強型達 3509 V，創藍寶石基異質外延器件新高。
5. 器件均勻性優異：晶圓級器件擊穿電壓相對標準偏差低于 3.5%，具備良好的批量制備均勻性。
四、 總結
該團隊成功在藍寶石襯底上實現 MOCVD 生長的高性能 β-Ga?O? 功率 MOSFET。低損傷 Si? 離子注入結合退火工藝提升了載流子濃度與導電性；凹槽溝道結構實現了耗盡型與增強型雙模式器件；源極、柵極場板與厚柵槽介質結構的應用，讓耗盡型器件擊穿電壓達 4129 V，增強型器件達 3509 V。該團隊制備的藍寶石基異質外延器件，擊穿特性與氧化鎵同質外延 MOSFET 相當，且性能優于已報道的藍寶石基異質外延同類器件，后續可通過優化器件結構與異質外延薄膜質量，進一步提升器件電學性能。
五、 項目支持
該研究得到國家自然科學基金、中國科學院戰略性先導科技專項、中央高校基本科研業務費的資助。

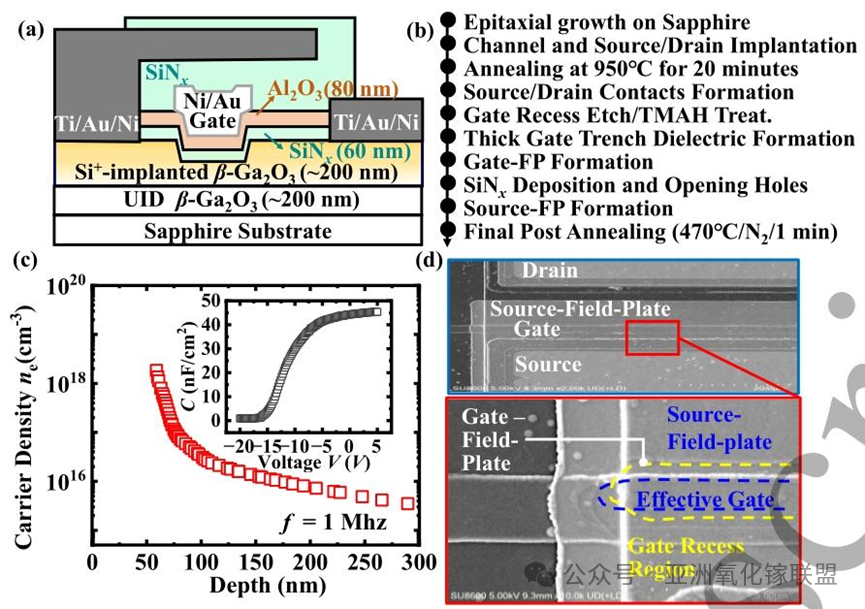

圖1 （a）藍寶石襯底上制備的β-氧化鎵（β-Ga?O?）金屬氧化物半導體場效應晶體管（MOSFET）結構示意圖；（b）器件核心制備工藝步驟，其中UID指代非故意摻雜；（c）1 MHz頻率下，通過SiN?/β-Ga?O? MOS電容的電容-電壓（C-V）測試（插圖）提取得到的載流子分布曲線；（d）器件掃描電子顯微鏡（SEM）圖像，標注出漏極、源極、源極場板及柵極區域。

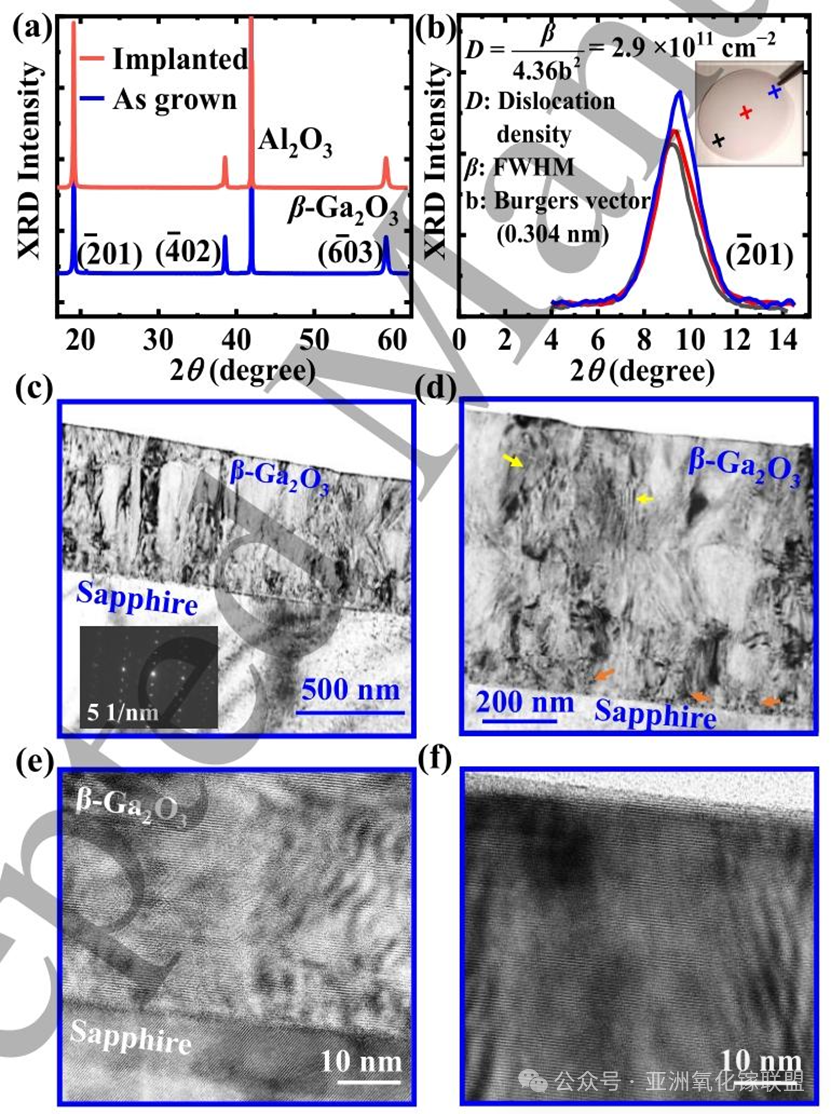

圖2 （a）藍寶石襯底上MOCVD生長的β-Ga?O?薄膜X射線衍射2θ-ω圖譜；（b）Si?離子注入后β-Ga?O?的搖擺曲線，插圖為晶圓全域測試點位；離子注入后β-Ga?O?/藍寶石異質結橫截面透射電鏡圖像：（c）整體形貌圖，插圖為選區電子衍射圖譜；（d）位錯分布情況，橙色箭頭、黃色箭頭分別指代界面失配位錯與縱向位錯；（e）界面高分辨透射電鏡圖；（f）近表層β-Ga?O?高分辨透射電鏡圖，展現出優異的結晶質量。

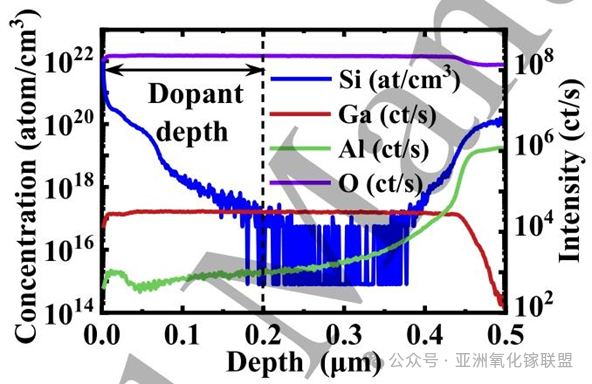

圖3 多能量Si?離子注入后β-Ga?O?薄膜的二次離子質譜深度分布曲線，注入?yún)?shù)分別為：15 keV（2×10¹³ cm?²）、30 keV（4×10¹³ cm?²）、60 keV（2.2×10¹? cm?²）。

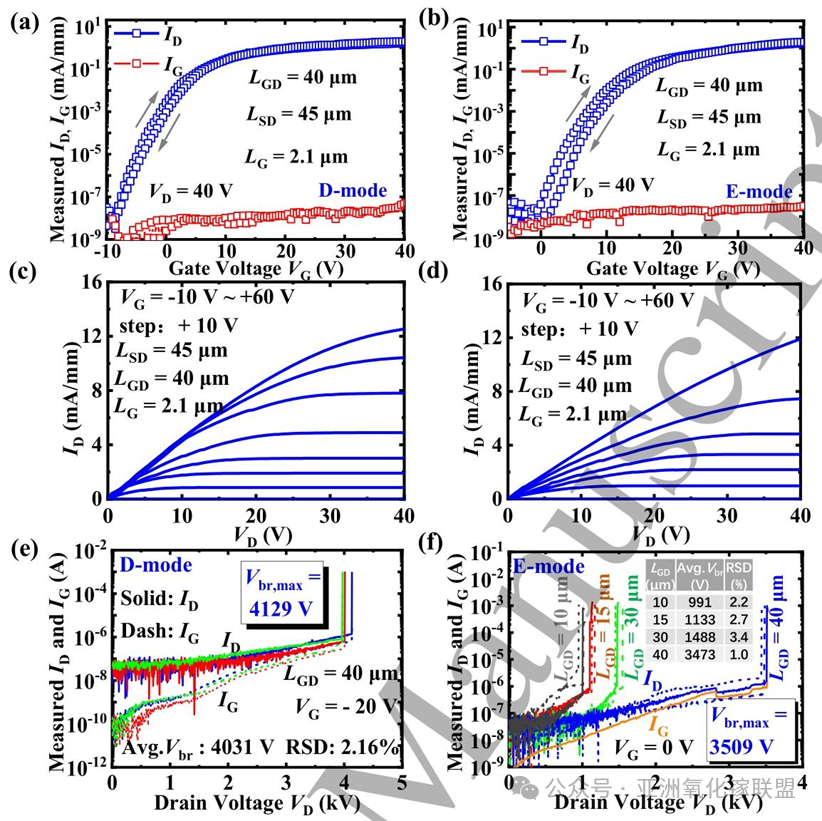

圖4 采用凹槽柵極、厚柵槽介質（TGTD）與雙場板結構，藍寶石襯底上MOCVD生長的 (a), (c) 耗盡型（D-mode）與 (b), (d) 增強型（E-mode）β-Ga?O? MOSFET的雙向掃描轉移特性、輸出特性曲線；（e）耗盡型、（f）增強型MOSFET的三端擊穿特性曲線。平均擊穿電壓（Avg. Vbr）與（RSD）均提取自不同區位的同結構分立器件。

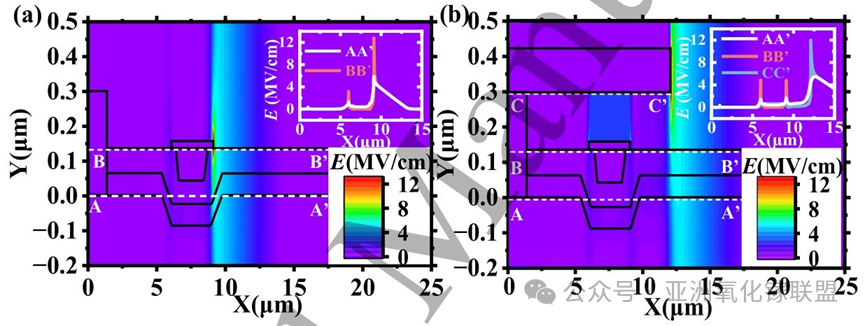

圖5 柵漏間距（LGD）為40 μm的藍寶石基耗盡型（D-mode）β-Ga?O? MOSFET，Sentaurus TCAD電場仿真結果：（a）無源性場板、漏極電壓VD =2.6 kV條件下的電場分布；（b）帶有源極場板、漏極電壓VD =4.2 kV條件下的電場分布。插圖為截線處的電場分布曲線。

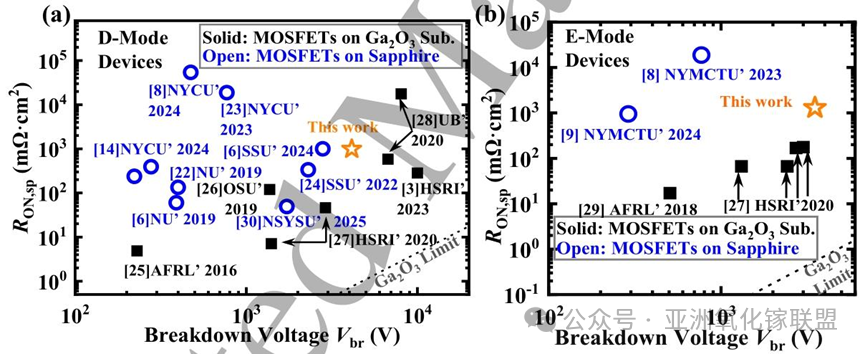

圖6 藍寶石基耗盡型（D-mode）、（b）增強型（E-mode）器件擊穿電壓（Vbr）與比導通電阻（RON,sp）性能對標圖（對比已報道的相關研究成果）。
DOI：
10.35848/1347-4065/ae51da
