由浙江大學楊德仁院士的研究團隊在學術期刊 Applied Physics A 發布了一篇名為 Effects of fluorine on the optoelectronic properties and crystal field symmetry of silicon-based erbium doped gallium oxide films and devices（氟對硅基鉺摻雜氧化鎵薄膜及器件的光電性能與晶體場對稱性的影響）的文章。

一、 背景

隨著集成電路尺寸縮小，傳統電互連面臨嚴重的信號串?dāng)_和功耗問題，開發高效的硅基光源成為實現硅基光電子集成、利用光子作為信息載體的關鍵。Er³⁺ 離子的 4f 內殼層躍遷位于 1540 nm 波段，且發射波長穩定。氧化鎵因其禁帶寬度（~4.9 eV）、 monoclinic 晶體結構帶來的低對稱性環境，被認為是 Er³⁺ 室溫發光的理想材料?，F(xiàn)有的硅基 Ga₂O₃:Er 發光器（LED）受限于氧化鎵較差的導電性和 Er³⁺ 較低的光學活性，導致輸出光強不足。

二、 主要內容

已成功制備出氟共摻雜硅基鉺摻雜氧化鎵發光器件。研究團隊探究了氟對器件光電性能及鉺離子所在環境晶體場對稱性的影響。結果表明，通過氟的共摻雜，器件的導電性與擊穿場增強，使最大輸入功率得以提升，輸出強度增強至 5.6 µW/cm²。基于密度泛函理論計算，對比了晶體場對稱性。通過對稱性評估標準，確認了氟摻雜的優先占據位點。此外，實驗證實氟元素引入將導致鉺離子所在環境的 C_4v 對稱性退化，從而顯著增強鉺離子的光學活性。

三、 創新點

● 不同于傳統的 Si⁴⁺ 或 Sn⁴⁺ 正電性供體，氟作為負電性供體取代 O^2- 位點，在不降低 Er³⁺ 濃度的情況下有效提升了載流子濃度，達到 10²⁰cm^-3。

● 氟離子的引入取代了 ErO₆ 八面體結構中的氧離子，使得原有的 C_4v 晶場對稱性退化 。這種對稱性的打破引入了額外的奇宇稱成分，顯著增強了 Er³⁺ 的躍遷幾率和光學活性。

● 研究提出了一套基于 ErO₆ 八面體結構參數來定量評價晶場對稱性的標準，并結合 DFT 計算驗證了氟的最佳摻雜位置。

四、 結論

基于實驗結果和密度泛函理論計算，研究了 F⁻ 共摻雜對硅基 Ga₂O₃:Er 薄膜及器件的影響。實驗表明，引入F⁻后，由于 Er³⁺ 摻雜產生的應力釋放，Ga₂O₃ 基體晶粒尺寸將增大。在電學特性方面，引入的施主能級產生大量自由電子，使載流子濃度顯著提升至約 10²⁰cm⁻³（原值約 10¹⁶cm⁻³）。此外，粗化晶粒結構使器件擊穿電場增強，最大輸入功率達 643.0 mW。在發光性能方面，經 F⁻ 共摻雜后，由于晶場改性增強了 Er³⁺ 的光學活性，直接光致發光強度顯著提升。間接發光方面，因敏化劑 V_O 濃度降低，Ga₂O₃:(Er, F) 薄膜及器件的發光強度受到限制。然而，得益于導電性與擊穿電場的提升，Ga₂O₃:(Er, F) 器件的最大輸出光功率密度可達5.6 µW/cm²，較純 Ga₂O₃:Er 器件提升 2.7 倍。此外，基于 Er-O(F) 鍵長標準偏差，結合 O-Er-O(F) 鍵角與 90° 或 180°的平均偏差，建立了評估 Er³⁺離子所在晶體場對稱性的標準。將該標準應用于通過密度泛函理論計算構建的 Ga₆₃ErO₉₆ 和 Ga₆₃ErO₉₅F 超胞時發現：當 O_Ⅰ和 O_Ⅲ 原子被置換時，晶體場對稱性將被破壞；而當 O_Ⅱ 原子被置換時，則會形成更規整的晶體場。在這三種情況下，O_Ⅰ 原子占據的超胞具有最低能量，表明 F 原子主要會替代 O_Ⅰ 原子。因此，Er³⁺ 離子所在的晶體場環境對稱性將降低，從而增強光學活性。

五、 項目支持

本工作得到浙江省重點研究項目（2024C01054）的支持。

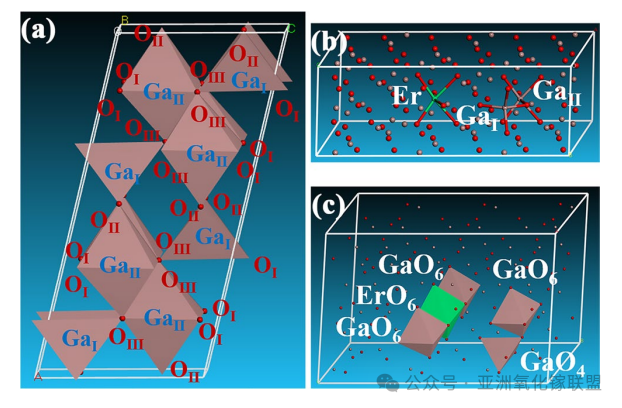

圖1 密度泛函理論計算所得的 (a)Ga₂O₃ 和 (b)-(c) Ga₆₃ErO₉₆ 超胞結構示意圖。

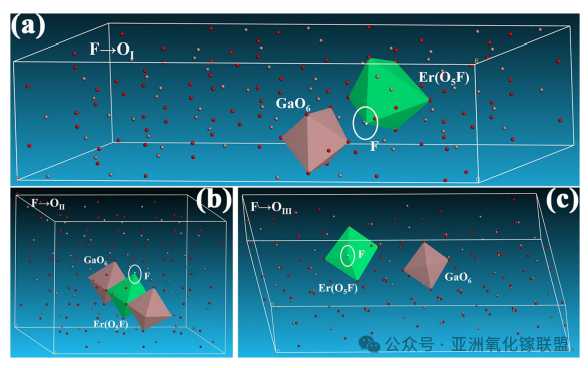

圖2 密度泛函理論計算所得 F 原子分別置換 O_Ⅰ,(b) O_Ⅱ 和 (c) O_Ⅲ原子時 Ga₆₃ErO₉₅F 超單元的結構示意圖。

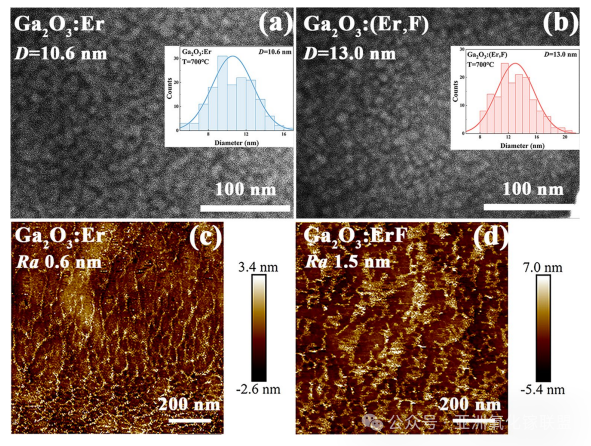

圖3 (a) Ga₂O₃:Er 和 (b) Ga₂O₃:(Er, F) 薄膜的表面掃描電子顯微鏡圖像及晶粒尺寸分布曲線；(c) Ga₂O₃:Er 和 (d) Ga₂O₃:(Er, F) 薄膜的表面原子力顯微鏡圖像。

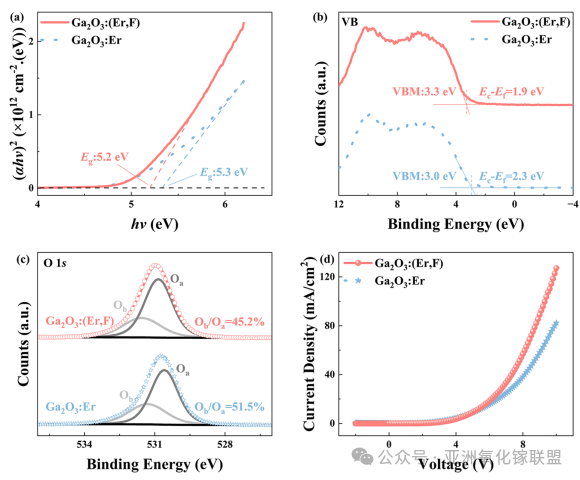

圖4 (a) Ga₂O₃:Er 和 Ga₂O₃:(Er, F) 薄膜的(αhv)²隨 hv 變化曲線，(b) 價帶 XPS 光譜，(c) O 1s 核心能級 XPS 光譜；(d) 基于 Ga₂O₃:Er 和 Ga₂O₃:(Er, F) 薄膜制備的器件的J-V 曲線。

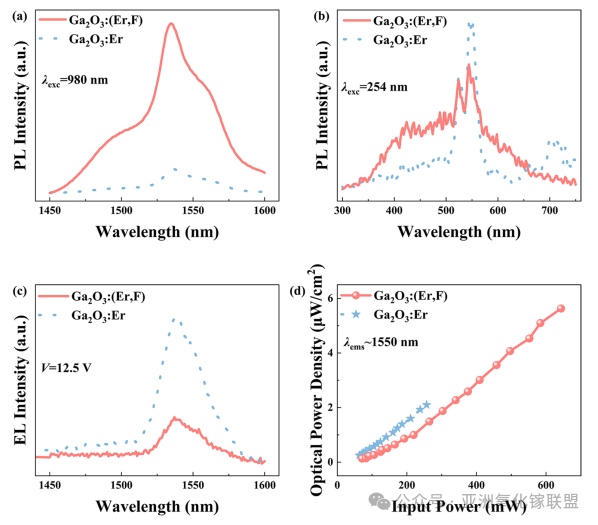

圖5 Ga₂O₃:Er 和 Ga₂O₃:(Er, F) 薄膜的發光光譜，分別由 980 nm 激光和 (b) 254 nm 氙燈激發；(c) 12 V (a) 980 nm 激光激發時；(b) 254 nm 氙燈激發時；(c) 12.5 V 電壓下的電致發光光譜；(d) 基于 Ga₂O₃:Er 和 Ga₂O₃:(Er, F) 薄膜器件的~1550 nm 輸出功率密度與輸入功率曲線。

DOI：

doi.org/10.1007/s00339-026-09341-4
